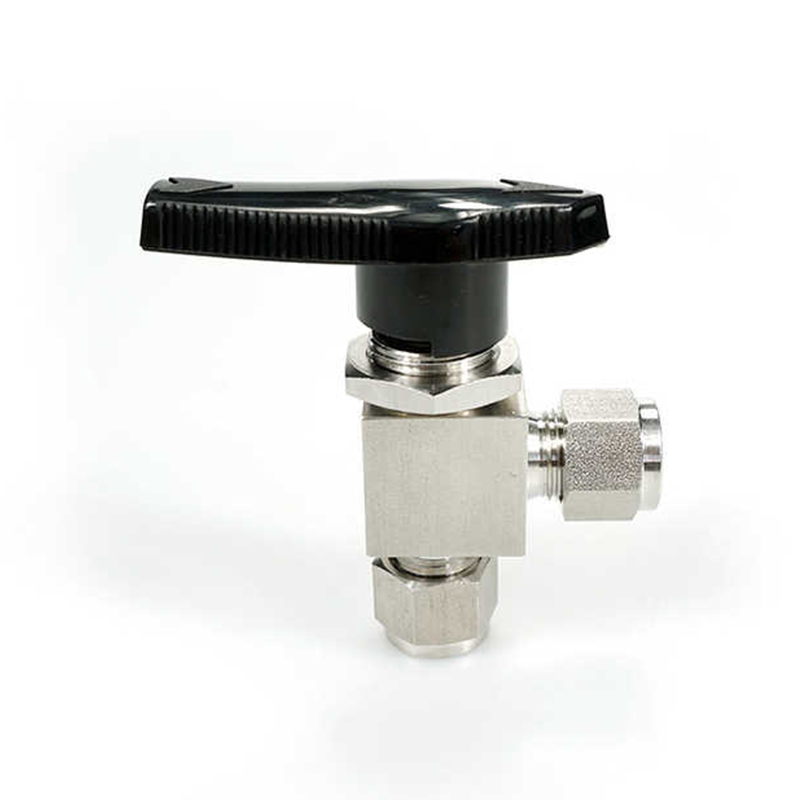

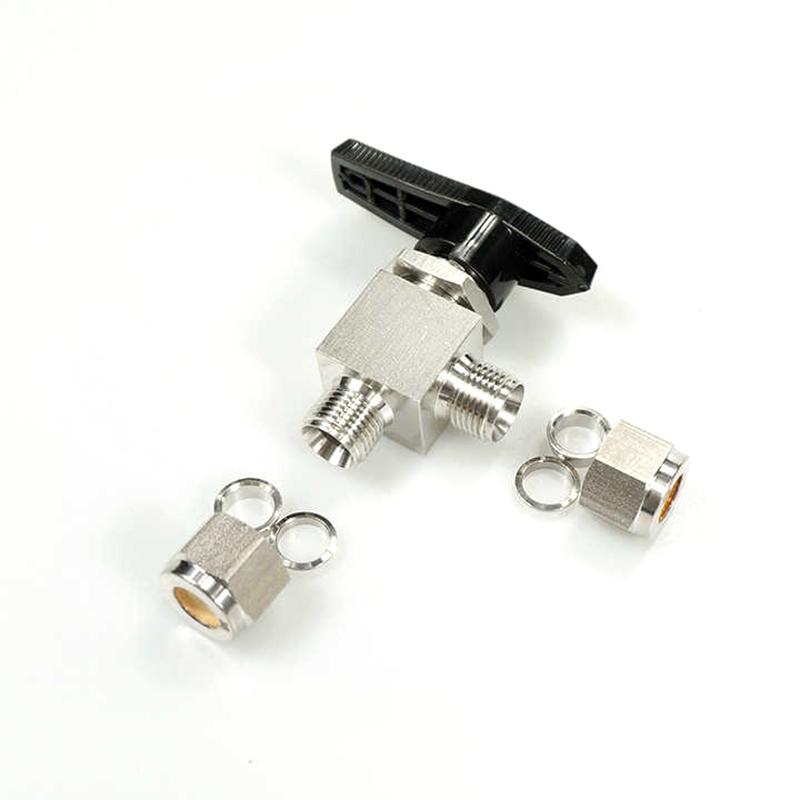

Supapă cu bilă dublă din oțel inoxidabil cu unghi de 90 de grade

Supapa cu bilă dublă din oțel inoxidabil cu unghi de 90 de grade este proiectată pentru a rezista la o presiune maximă de lucru de 3000 PSIG (207 bar), asigurând o funcționare stabilă în medii de presiune extrem de ridicată. Acest design este potrivit în special pentru conductele de înaltă presiune, transportul lichidului și sistemele de control al gazelor. Poate menține un control stabil al debitului atunci când se confruntă cu fluctuații de presiune a sistemului fără scurgeri sau defecțiuni. Designul unic de admisie superioară a acestei supape cu bilă permite ca supapa să fie inspectată și reparată fără a demonta sistemul. Prin acest design inovator, utilizatorii pot întreține supapa fără a întrerupe procesul de producție, reducând foarte mult timpul de nefuncționare a echipamentului. În conductele de petrol și gaze, supapa poate controla eficient fluxul de fluide și poate asigura funcționarea în siguranță a sistemelor de transport de petrol și gaze de înaltă presiune; supapa cu bilă are un design cu zonă moartă pentru a asigura puritatea fluidului în timpul transmisiei și este potrivită pentru aplicații precum sterilitatea, producția farmaceutică și controlul de precizie.

Contactați-ne

ANTERIOR: Supapă cu bilă cu trei căi, cu dublă manșon din oțel inoxidabil URMĂTOR: Niciun articol următor

Descrieți
Parametru

Descrieți

●Presiune de funcționare până la: 3000 psig (207 bar)
●Temperatura de funcționare: de la -65 °F la 300 °F (de la -54 °C la 148 °C)
●Dimensiune de la 1/16in. la 3/4in. sau 3mm până la 18mm
●Tipurile de supape sunt drepte, cu trei căi și în unghi drept
●Corps de supapă dintr-o singură bucată și arbore cu bilă dintr-o singură bucată
● Fără zone moarte, cum ar fi zona dintre bilă și camera supapei
●Designul intrării superioare poate fi inspectat și reparat online după ce sistemul este îndepărtat

Parametru

Comandă de bază Număr	Conexiune Tip și dimensiune	Orificiu in. (mm)	Cv		Dimensiune, în. (mm)
			Drept	Unghiul	A	C	D	E	F	H
-OIB-MT3-2	Tub de 3 mm	0.09 (2,4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Tub de 6 mm	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11,2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	Tub de 8 mm	0.19 (4,8)	1.40	0.90	2.46 (62,5)	0.44 (11,2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	Tub de 10 mm	0.28 (7,1)	6.00	2.0	3.05 (77,5)	0.56 (14,2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	Tub de 12 mm	0.41 (10,3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	Tub de 14 mm	0.41 (10,3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	Tub de 18 mm	0.41 (10,3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Tub de 1/8".	0.09 (2,4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Tub de 1/4".	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11,2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Tub de 3/8".	0.28 (7,1)	6.00	2.0	3.05 (77,5)	0.56 (14,2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Tub de 1/2".	0.41 (10,3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Tub de 3/4”.	0.41 (10,3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
