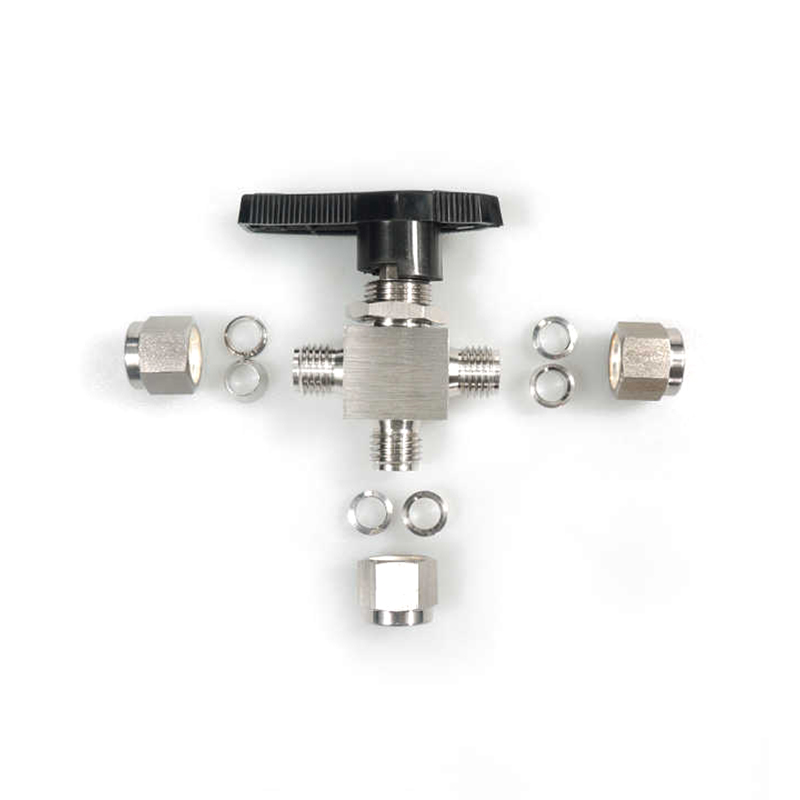

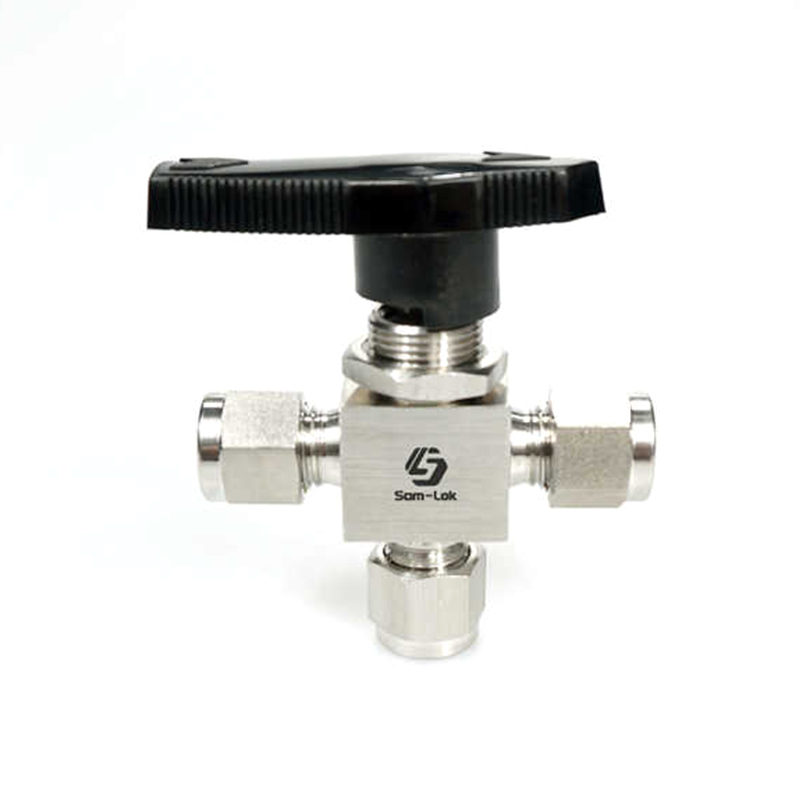

Supapă cu bilă cu trei căi, cu dublă manșon din oțel inoxidabil

Supapa cu bilă dublă din oțel inoxidabil cu trei căi este disponibilă într-o varietate de dimensiuni de la 1/16 inch la 3/4 inch (sau 3 mm la 18 mm) pentru a satisface nevoile diferitelor dimensiuni de țeavă. Gama sa de dimensiuni include aplicații de la controlul micro debitului până la controlul debitului mare. Pentru aplicații cu spațiu limitat sau cerințe de debit redus, dimensiunea mai mică este foarte potrivită; în timp ce pentru sistemele complexe cu debit mare și presiune mare, dimensiunea mai mare a supapei poate asigura că debitul nu este împiedicat și funcționarea eficientă a sistemului este garantată. Adoptă un corp de supapă integrat și un design de arbore cu bilă integrat pentru a evita problemele de scurgere sau defecțiune care pot apărea din cauza conexiunilor cu mai multe componente în modelele tradiționale de supape. Designul integrat al corpului supapei și al arborelui bilei îmbunătățește rezistența generală și durabilitatea supapei, reducând în același timp potențialele defecțiuni cauzate de erori de instalare sau componente slăbite.

Contactați-ne

ANTERIOR: Robinet hidraulic cu bilă din oțel inoxidabil cu filet femel URMĂTOR: Niciun articol următor

Descrieți
Parametru

Descrieți

●Presiune de funcționare până la: 3000 psig (207 bar)
●Temperatura de funcționare: -65 °F la 300 °F (-54 °C la 148 °C)
●Dimensiune de la 1/16in. la 3/4in. sau 3mm până la 18mm
●Tipurile de supape sunt drepte, cu trei căi și în unghi drept
●Corps de supapă dintr-o singură bucată și arbore cu bilă dintr-o singură bucată
● Fără zone moarte, cum ar fi zona dintre bilă și camera supapei
●Designul intrării superioare poate fi inspectat și reparat online după ce sistemul este îndepărtat

Parametru

Comandă de bază Număr	Conexiune Tip și dimensiune	Orificiu in. (mm)	Cv		Dimensiune, în. (mm)
			Drept	Unghiul	A	C	D	E	F	H
-OIB-MT3-2	Tub de 3 mm	0.09 (2,4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	Tub de 6 mm	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11,2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-MT6-5-3W
-OIB-MT8-5	Tub de 8 mm	0.19 (4,8)	1.40	0.90	2.46 (62,5)	0.44 (11,2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19,8)
-OIB-MT8-5-3W
-OIB-MT10-7	Tub de 10 mm	0.28 (7,1)	6.00	2.0	3.05 (77,5)	0.56 (14,2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-MT10-7-3W
-OIB-MT12-10	Tub de 12 mm	0.41 (10,3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	Tub de 14 mm	0.41 (10,3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	Tub de 18 mm	0.41 (10,3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	Tub de 1/8".	0.09 (2,4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24,6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	Tub de 1/4".	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11,2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19,8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	Tub de 3/8".	0.28 (7,1)	6.00	2.0	3.05 (77,5)	0.56 (14,2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28,6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	Tub de 1/2".	0.41 (10,3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	Tub de 3/4”.	0.41 (10,3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
