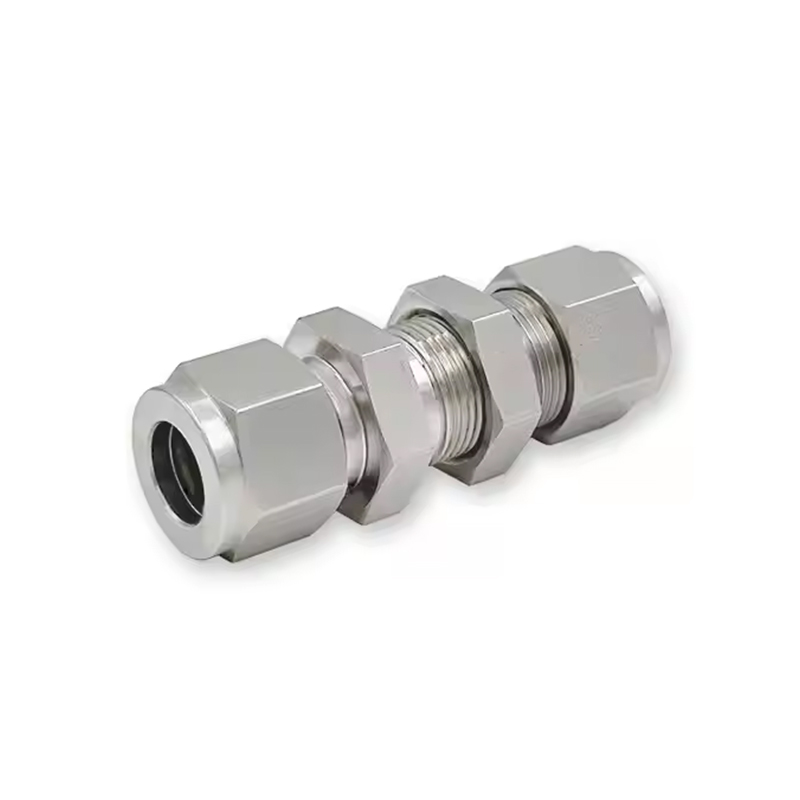

Fitinguri din oțel inoxidabil

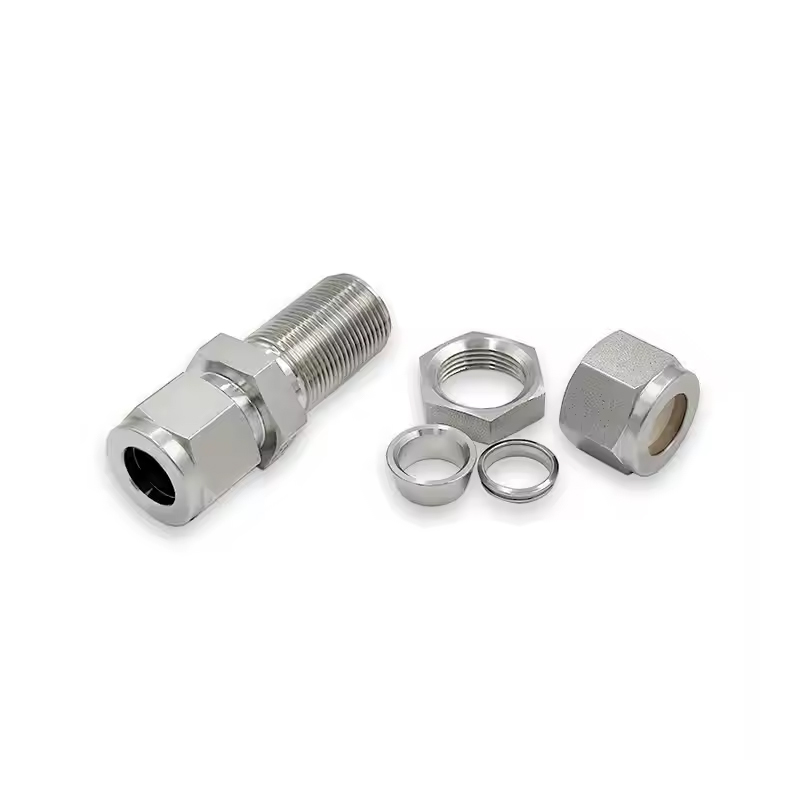

Fitingurile din oțel inoxidabil pentru pereți etanși sunt fabricate folosind un proces de forjare, care este o metodă de formare a materialelor din oțel inoxidabil prin aplicarea forțelor de compresie pentru a forma forma dorită. Această tehnică produce o structură mai densă, cu proprietăți mecanice mai bune, deoarece granulele materialului sunt aliniate de-a lungul direcției forței aplicate. Utilizează un tip de conexiune prin compresie, care este una dintre cele mai utilizate metode pentru a stabili conexiuni sigure, etanșe în diverse aplicații industriale. Într-o conexiune de compresie, virola este comprimată pe tub sau țeavă, formând o etanșare etanșă care împiedică scurgerea oricărui mediu. Acest mecanism asigură că fitingul ține tubul ferm pe loc, prevenind orice mișcare sau deconectare. Fitingurile de compresie sunt ușor de instalat și îndepărtat deoarece nu necesită sudare, lipire sau alte proceduri complexe. Această simplitate reduce timpul necesar pentru instalare.

Contactați-ne

PREV: Fitinguri femele din oțel inoxidabil URMĂTORUL: Nici un articol următor

Descrie
Parametru

Descrie

Material: otel inoxidabil

Tehnica: Forjată

Tip: Unire

Locul de origine: Jiangsu, China

Nume de marcă: SAM-LOK

Conexiune: compresie

Structura: unire, cot, tee, cruce, perete, conector tată sau mamă

Presiune de lucru: 3000-6000 psi

Forma: Egal

Cod cap: hexagon

Dimensiune OD: 1/16''-1'', 3mm-25mm

Mediu: apă, petrol, gaz, acid, bază și așa mai departe

Tratament special: tratament pentru duritatea virolei

Tratament cu nuci: argint plantat

Temperatura de lucru: -20 până la 200 grade Celsius

Parametru

T-Tube O.D. (in.)	De bază Comandă Număr	Dimensiune, în (mm)						Orificiul panou Dimensiune in. (mm)	Max.Panel Grosimea in. (mm)
T-Tube O.D. (in.)	De bază Comandă Număr	L	C	E	D	F	G	Orificiul panou Dimensiune in. (mm)	Max.Panel Grosimea in. (mm)
1/16	-BU-FT1	1,24 (31,5)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,31 (7,9)	0,31 (7,9)	0,20 (5,2)	0,12 (3,0)
1/8	-BU-FT2	2,02 (51,3)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,50 (12,7)	0,50 (12,7)	0,33 (8,3)	0,50 (12,7)
3/16	-BU-FT3	2,11 (53,6)	0,54 (13,7)	0,12 (3,0)	0,50 (12,7)	0,56 (14,3)	0,56 (14,3)	0,39 (9,9)	0,50 (12,7)
1/4	-BU-FT4	2,27 (57,7)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,63 (15,9)	0,63 (15,9)	0,45 (11,5)	0,40 (10,2)
5/16	-BU-FT5	2,39 (60,7)	0,64 (16,3)	0,25 (6,4)	0,63 (15,9)	0,69 (17,5)	0,69 (17,5)	0,52 (13,1)	0,44 (11,2)
3/8	-BU-FT6	2,45 (62,2)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,75 (19,1)	0,75 (19,1)	0,58 (14,7)	0,44 (11,2)
1/2	-BU-FT8	2,80(71,1)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,94 (23,8)	0,94 (23,8)	0,76 (19,4)	0,50 (12,7)
5/8	-BU-FT10	2,86 (72,6)	0,96 (24,4)	0,50 (12,7)	1,00(25,4)	1,06 (27,0)	1,06 (27,0)	0,89 (22,6)	0,50 (12,7)
3/4	-BU-FT12	3,11 (79,0)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,19 (30,2)	1,19 (30,2)	1,02 (25,8)	0,66 (16,8)
7/8	-BU-FT14	3,33 (84,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31 (33,3)	1,37 (34,9)	1,14 (29,0)	0,75 (19,1)
1	-BU-FT16	3,77 (95,8)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,63 (41,3)	1,63 (41,3)	1,33 (33,7)	0,75 (19,1)
11/4	-BU-FT20	4,85 (123,2)	1,62 (41,1)	1,09 (27,8)	1,87 (47,6)	1,87 (47,6)	1,87 (47,6)	1,64 (41,7)	0,75 (19,1)
11/2	-BU-FT24	5,48 (139,2)	1,97 (50,0)	1,34 (34,0)	2,25 (57,2)	2,25 (57,2)	2,25 (57,2)	1,95 (49,6)	0,75 (19,1)

T-Tube O.D. (mm)	De bază Comandă Număr	Dimensiune, mm (in)						Orificiul panou Size in. (mm)	Max.Panel Grosimea in. (mm)
T-Tube O.D. (mm)	De bază Comandă Număr	L	C	E	D	F	G	Orificiul panou Size in. (mm)	Max.Panel Grosimea in. (mm)
3	-BU-MT3	51,3 (2,02)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0(0,55)	14,0(0,55)	8,3 (0,33)	12,7 (0,50)
4	-BU-MT4	53,6 (2,11)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0(0,55)	14,0(0,55)	9,9 (0,39)	12,7 (0,50)
6	-BU-MT6	57,7 (2,27)	15,3 (0,60)	4,8 (0,19)	14,0(0,55)	16,0 (0,63)	16,0 (0,63)	11,5 (0,45)	10,2(0,40)
8	-BU-MT8	61,0 (2,40)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	18,0(0,71)	18,0(0,71)	13,1 (0,52)	11,2 (0,44)
10	-BU-MT10	63,7 (2,51)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)	22,0 (0,87)	16,3 (0,64)	11,2 (0,44)
12	-BU-MT12	71,0(2,80)	22,8 (0,90)	9,5 (0,37)	22,0 (0,87)	24,0(0,94)	24,0(0,94)	19,5 (0,77)	12,7 (0,50)
14	-BU-MT14	72,5 (2,85)	24,4 (0,96)	11,1 (0,44)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,5 (0,89)	12,7 (0,50)
15	-BU-MT15	72,5 (2,85)	24,4 (0,96)	11,9 (0,47)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8 (0,90)	12,7 (0,50)
16	-BU-MT16	72,5 (2,85)	24,4 (0,96)	12,7 (0,50)	25,0(0,98)	27,0(1,06)	27,0(1,06)	22,8 (0,90)	12,7 (0,50)
18	-BU-MT18	78,9 (3,11)	24,4 (0,96)	15,1 (0,59)	30,0 (1,18)	30,0 (1,18)	30,0 (1,18)	26,0(1,02)	16,8 (0,66)
20	-BU-MT20	84,5 (3,33)	26,0(1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)	350(1,38)	29,0 (1,14)	19,0 (0,75)
25	-BU-MT25	96,0 (3,78)	31,3 (1,23)	21,8 (0,86)	38,0(1,50)	41,0(1,61)	41,0(1,61)	34,0(1,34)	19,0 (0,75)
30	-BU-MT30	124,0 (4,88)	39,6 (1,56)	26,2(1,03)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	40,5 (1,59)	19,0 (0,75)
32	-BU-MT32	128,0(5,04)	42,0 (1,65)	28,6 (1,13)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	42,5 (1,67)	19,0 (0,75)
38	-BU-MT38	145,0 (5,71)	49,4 (1,94)	33,7 (1,33)	60,0 (2,36)	60,0 (2,36)	60,0 (2,36)	50,5 (1,99)	19,0 (0,75)
