Fitinguri femele din oțel inoxidabil

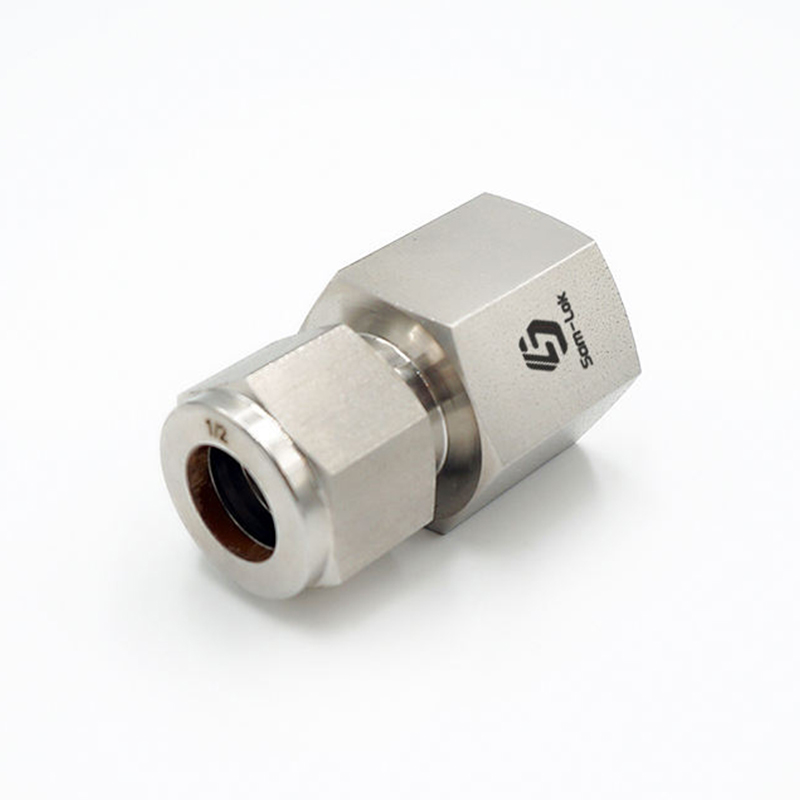

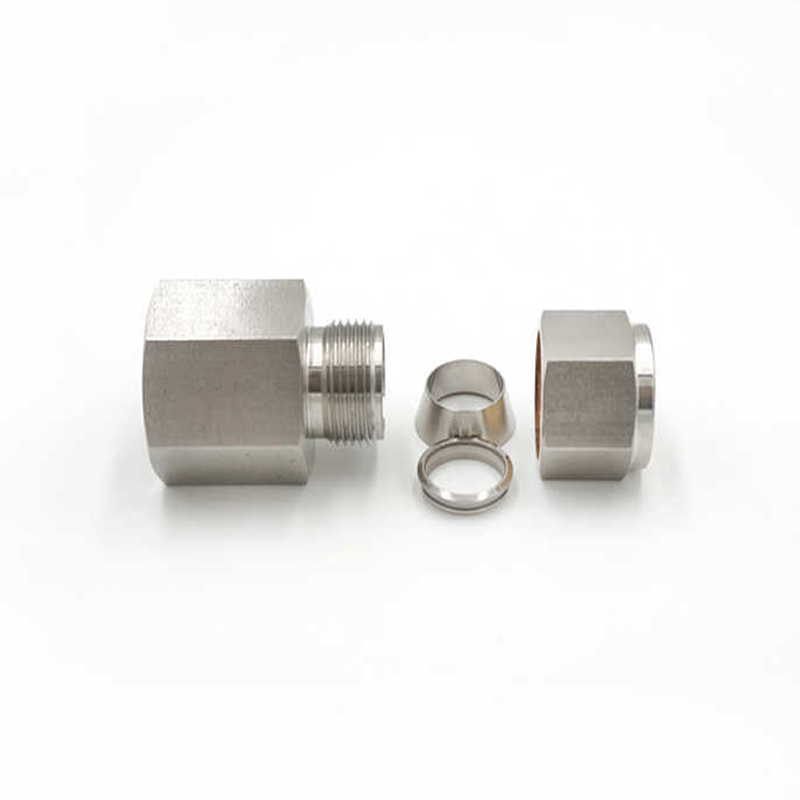

Racordul mamă cu ghile duble din oțel inoxidabil este o componentă de înaltă performanță, proiectată cu precizie, proiectată pentru conexiuni sigure și fără scurgeri în sistemele de conducte hidraulice, pneumatice și industriale. Utilizează un tip de conexiune cu dublă manșon. Acest design implică două virole (firolă exterioară și virolă interioară) care formează o etanșare etanșă, fără scurgeri atunci când sunt comprimate de piuliță. Ferulele strâng țeava din ambele părți, asigurându-se că conexiunea rămâne sigură chiar și în cazul fluctuațiilor de presiune și temperatură. Ferula interioară asigură etanșarea primară și strânge țeava pe piuliță pentru a preveni scurgerile; virola exterioară formează o etanșare secundară și întărește și mai mult conexiunea, sporind rezistența generală a fitingului; designul cu filet mamă al acestui conector poate fi integrat cu ușurință în sistemele care necesită componente cu filet mamă, oferind flexibilitate pentru o varietate de dimensiuni de țeavă și standarde de filet. Filetele mame permit asamblarea și dezasamblarea eficientă fără a compromite integritatea etanșării.

Contactați-ne

ANTERIOR: Fitinguri pentru tuburi de compresie cot tată din oțel inoxidabil URMĂTOR: Niciun articol următor

Descrieți
Parametru

Descrieți

Material: otel inoxidabil

Tehnica: forjat Marca: SAM-LOK Conexiune: manta dubla si filet interior

Forma: Egal Tip filet: Unf, NPT, BSPT Cod cap: Hexagon

Dimensiune OD: 1/16''-1'', 3mm-25mm

Structura: unire, cot, tee, cruce, perete, conector tată sau mamă

Presiune de lucru: 3000-6000 psi

Mediu: apă, petrol, gaz, acid, bază și așa mai departe

Tratament special: tratament pentru duritatea virolei

Tratament cu nuci: argint plantat

Tratament tub: complet recoacet

Con interior: procesare de lustruire în oglindă

Temperatura de lucru: -20 până la 200 grade Celsius

Parametru

T-Tube O.D. (in.)	P-NPT Dimensiune	Comandă de bază Număr	Dimensiune, în (mm)
T-Tube O.D. (in.)	P-NPT Dimensiune	Comandă de bază Număr	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0,93 (23,6)	0,39 (9,9)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,44 (11,1)
1/16	1/8	FC-FT1-FN2	0,96 (24,4)	0,41 (10,4)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,56 (14,3)
1/8	1/8	FC-F12-FN2	1,13 (28,7)	0,41 (10,4)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,56 (14,3)
1/8	1/4	-FC-F12-FN4	1,32 (33,5)	0,59 (15,0)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,75 (19,1)
3/16	1/8	-FC-F13-FN2	1,17 (29,7)	0,41 (10,4)	0,54 (13,7)	0,12 (3,0)	0,50 (12,7)	0,56 (14,3)
1/4	1/8	FC-FT4-FN2	1,23 (31,2)	0,41 (10,4)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,56 (14,3)
1/4	1/4	-FC-FT4-FN4	1,41 (35,8)	0,59 (15,0)	060(15.2)	0,19 (4,8)	0,56 (14,3)	0,75 (19,1)
1/4	3/8	-FC-FT4-FN6	1,48 (37,6)	0,59 (15,0)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,87 (22,2)
5/16	1/8	FC-FT5-FN2	1,26 (32,0)	0,41 (10,4)	0,64 (16,3)	16,3(6,4)	0,63 (15,9)	0,56 (14,3)
5/16	1/4	-FC-FT5-FN4	1,45 (36,8)	0,59 (15,0)	0,64 (16,3)	0,25 (6,4)	0,63 (15,9)	0,75 (19,1)
3/8	1/8	-FC-F16-FN2	1,29 (32,8)	0,41 (10,4)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,63 (15,9)
3/8	1/4	-FC-FT6-FN4	1,48 (37,6)	0,59 (15,0)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,75 (19,1)
3/8	3/8	FC-F16-FN6	1,54 (39,1)	0,59 (15,0)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,87 (22,0)
3/8	1/2	FC-FT6-FN8	1,73 (43,9)	0,78 (19,8)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	1,06 (27,0)
1/2	1/4	-FC-FT8-FN4	1,59 (40,4)	0,59 (15,0)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,81 (20,6)
1/2	3/8	-FC-F18-FN6	1,65 (41,9)	0,59 (15,0)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,87 (22,2)
1/2	1/2	FC-FT8-FN8	1,84 (46,7)	0,78 (19,8)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	1,06 (27,0)
1/2	3/4	-FC-FT8-FN12	1,90 (48,3)	0,81 (20,6)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	1,31 (33,3)
5/8	1/2	-FC-FT10-FN8	1,84 (46,7)	0,78 (19,8)	0,96 (24,4)	0,50 (12,7)	1,00(25,4)	1,06 (27,0)
3/4	1/2	-FC-FT12-FN8	1,84 (46,7)	0,78 (19,8)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,06 (27,0)
3/4	3/4	-FC-FT12-FN12	1,90 (48,3)	0,81 (20,6)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,31 (33,3)
7/8	3/4	-FC-FT14-FN12	1,96 (49,8)	0,81 (20,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31 (33,3)
1	3/4	-FC-FT16-FN12	2,10 (53,3)	0,81 (20,6)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,37 (34,9)
1	1	-FC-FT16-FN16	2,45 (62,2)	1,00(25,4)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,63 (41,3)
11/4	11/4	-FC-FT20-FN20	2,94 (74,7)	1,00(25,4)	1,62 (41,1)	1,09 (27,7)	1,87 (47,6)	2,13 (54,0)
11/2	11/2	-FC-FT24-FN24	3,30 (83,8)	1,09 (27,7)	1,97 (50,0)	1,43 (36,3)	2,25 (57,2)	2,37 (60,3)

T-Tube O.D. (mm)	P-N PT Dimensiune	De bază Comandă Număr	Dimensiune, mm (in.)
T-Tube O.D. (mm)	P-N PT Dimensiune	De bază Comandă Număr	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28,7 (1,13)	10,4 (0,41)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0(0,55)
3	1/4	FC-MT3-FN4	33,5(1,32)	15,0(0,59)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	19,0 (0,75)
4	1/8	-FC-MT4-FN2	29,7 (1,17)	10,4 (0,41)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0(0,55)
6	1/8	-FC-MT6-FN2	31,3(1,23)	10,4 (0,41)	15,3 (0,60)	4,8 (0,19)	14,0(0,55)	14,0(0,55)
6	1/4	-FC-MT6-FN4	35,8 (1,41)	15,0(0,59)	15,3 (0,60)	4,8 (0,19)	14,0(0,55)	19,0 (0,75)
6	3/8	-FC-MT6-FN6	37,7 (1,48)	15,0(0,59)	15,3 (0,60)	4,8 (0,19)	14,0(0,55)	22,0 (0,87)
6	1/2	-FC-MT6-FN8	42,5 (1,67)	19,8 (0,78)	15,3 (0,60)	4,8 (0,19)	14,0(0,55)	27,0(1,06)
8	1/8	-FC-MT8-FN2	32,1 (1,26)	10,4 (0,41)	16,2 (0,64)	4,8 (0,19)	16,0 (0,63)	15,0(0,59)
8	1/4	-FC-MT8-FN4	37,0(1,46)	15,0(0,59)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	19,0 (0,75)
8	3/8	-FC-MT8-FN6	38,5(1,52)	15,0(0,59)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	22,0 (0,87)
8	1/2	-FC-MT8-FN8	43,3 (1,70)	19,8 (0,78)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	27,0(1,06)
10	1/8	-FC-MT10-FN2	33,0 (1,30)	10,4 (0,41)	17,2 (0,68)	4,8 (0,19)	19,0 (0,75)	15,0(0,59)
10	1/4	-FC-MT10-FN4	37,8 (1,49)	15,0(0,59)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	19,0 (0,75)
10	3/8	-FC-MT10-FN6	39,4 (1,55)	15,0(0,59)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)
10	1/2	-FC-MT10-FN8	44,2 (1,74)	19,8 (0,78)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	27,0(1,06)
12	1/4	-FC-MT12-FN4	40,3 (1,59)	15,0(0,59)	22,8 (0,90)	7,9 (0,31)	22,0(087)	22,0 (0,87)
12	3/8	-FC-MT12-FN6	41,9 (1,65)	15,0(0,59)	22,8 (0,90)	9,5 (0,37)	22,0(087)	22,0 (0,87)
12	1/2	-FC-MT12-FN8	46,7 (1,84)	19,8 (0,78)	22,8 (0,90)	9,5 (0,37)	22,0(087)	27,0(1,06)
12	3/4	-FC-MT12-FN12	49,7 (1,96)	20,6 (0,81)	22,8 (0,90)	9,5 (0,37)	22,0(087)	35,0 (1,38)
14	3/4	-FC-MT14-FN12	49,7 (1,96)	20,6 (0,81)	24,4 (0,96)	11,1 (0,44)	25,0(0,98)	35,0 (1,38)
15	1/2	-FC-MT15-FN8	46,7 (1,84)	19,8 (0,78)	24,4 (0,96)	11,9 (0,47)	25,0(0,98)	27,0(1,06)
16	3/8	-FC-MT16-FN6	41,9 (1,65)	15,0(0,59)	24,4 (0,96)	9,5 (0,37)	25,0(0,98)	27,0(1,06)
16	1/2	-FC-MT16-FN8	46,9 (1,85)	19,8 (0,78)	24,4 (0,96)	11,9 (0,47)	25,0(0,98)	27,0(1,06)
20	1/2	-FC-MT20-FN8	47,9 (1,89)	19,8 (0,78)	26,0(1,02)	11,9 (0,47)	32,0 (1,26)	30,0 (1,18)
20	3/4	-FC-MT20-FN12	49,7 (1,96)	20,6 (0,81)	26,0(102)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)
22	3/4	-FC-MT22-FN12	49,7 (1,96)	20,6 (0,81)	26,0(1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)
22	1	-FC-MT22-FN16	57,9 (2,28)	25,4 (1,00)	26,0(1,02)	18,3 (0,72)	32,0 (1,26)	41,0(1,61)
25	3/4	-FC-MT25-FN12	53,4 (2,10)	20,6(081)	31,3(1,23)	15,9 (0,63)	38,0(1,50)	35,0 (1,38)
25	1	-FC-MT25-FN16	62,3 (2,45)	25,4 (1,00)	31,3(1,23)	218(0,86)	38,0(1,50)	41,0(1,61)
