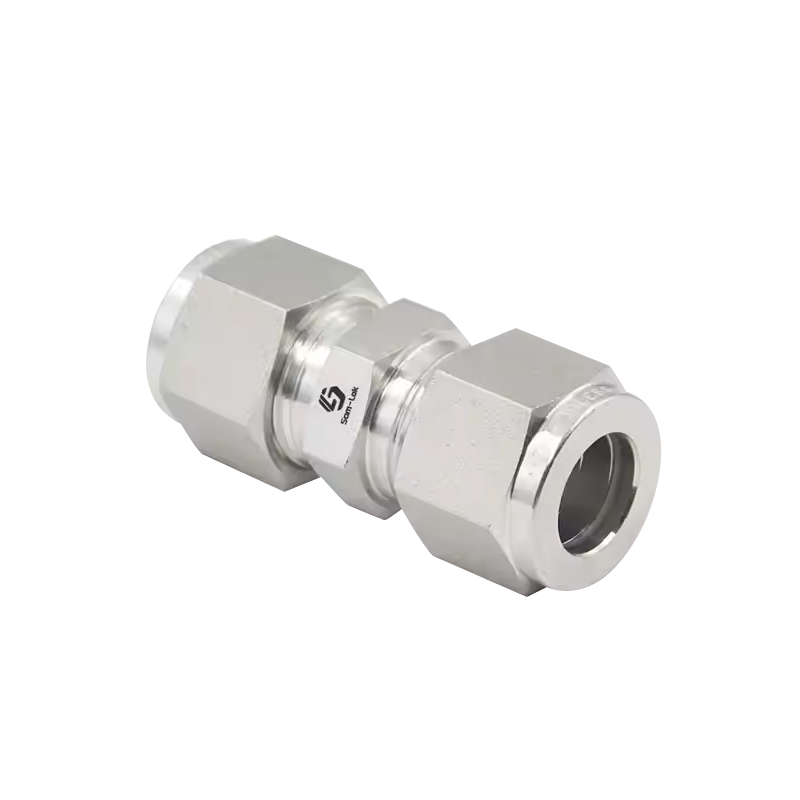

Fitinguri din oțel inoxidabil pentru tuburi de compresie

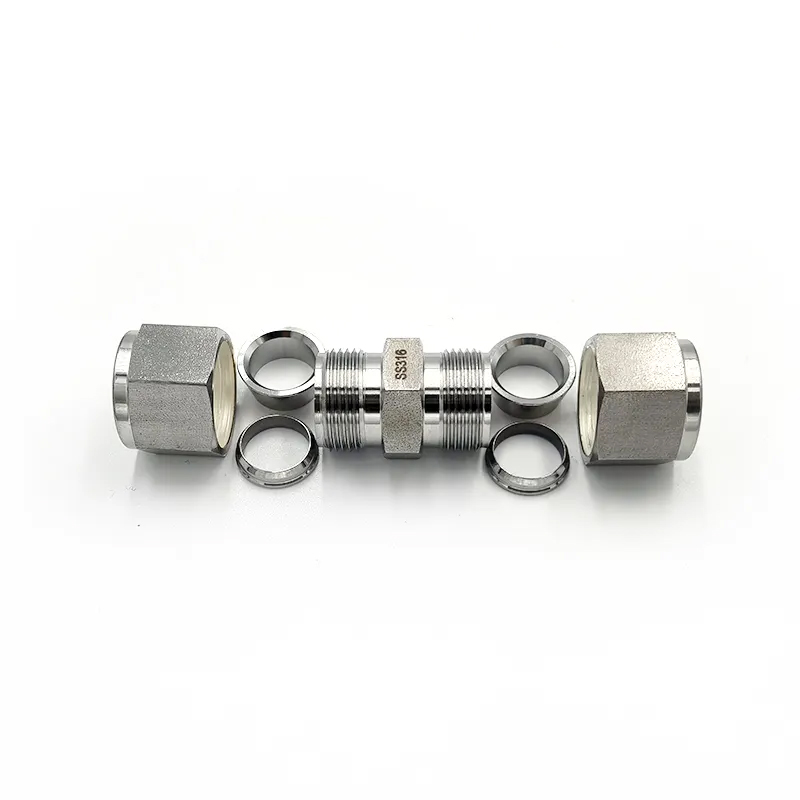

Fitingurile din oțel inoxidabil cu comprimare pentru tuburi sunt fabricate din oțel inoxidabil de înaltă calitate. Materialul din oțel inoxidabil îmbunătățește durabilitatea generală, asigură o durată lungă de viață și reduce nevoia de întreținere sau înlocuire frecventă. Adoptă un proces de forjare. Acest proces asigură rezistență și precizie excelente. Fitingurile forjate sunt proiectate pentru a rezista la presiune ridicată și condiții severe, fără a compromite performanța. Acest fiting este de tip unire, ceea ce înseamnă că sunt concepute pentru a conecta și deconecta cu ușurință țevi sau țevi, fără unelte extinse sau dezasamblare. Designul îmbinării permite întreținerea eficientă și modificarea sistemului fără a îndepărta întreaga secțiune a conductei. Designul conexiunii cu manșon dublu creează o etanșare puternică, fără scurgeri, pentru a preveni scurgerile de lichid sau gaz chiar și în condiții de presiune ridicată. Ferula este prinsă strâns între piuliță și corpul fitingului, oferind o aderență și stabilitate excelente pentru a preveni alinierea greșită și pentru a asigura o conexiune strânsă.

Contactați-ne

PREV: Fitinguri pentru tuburi de compresie cu cot din oțel inoxidabil URMĂTORUL: Nici un articol următor

Descrie
Parametru

Descrie

Material: otel inoxidabil

Tehnica: Forjată

Tip: Unire

Locul de origine: Jiangsu, China (continentală)

Număr model: Union Fitting

Nume de marcă: SAM-LOK

Conexiune: manta dubla

Forma: Egal

Cod cap: Hexagon

Dimensiune OD: 1/16''-1'', 3mm-25mm

Presiune de lucru: până la 6000 psi

Mediu: apă, petrol, gaz, acid, bază și așa mai departe

Tratament special: tratament pentru duritatea virolei

Tratament cu nuci: argint plantat

Tratament tub: complet recoacet

Con interior: procesare de lustruire în oglindă

Temperatura de lucru: -20 până la 200 grade Celsius

Parametru

T-Tube O.D. (in.)	Comandă de bază Număr	Dimensiune, în (mm)
T-Tube O.D. (in.)	Comandă de bază Număr	L	C	D	F	E
1/16	-TU-FT1	0,99 (25,1)	0,34 (8,6)	0,31 (7,9)	0,44 (11,1)	0,05 (1,3)
1/8	-TU-FT2	1,40 (35,6)	0,50 (12,7)	0,44 (11,1)	0,44 (11,1)	0,09 (2,3)
3/16	-TU-FT3	1,47 (37,3)	0,54 (13,7)	0,50 (12,7)	0,50 (12,7)	0,12 (3,0)
1/4	-TU-FT4	1,61 (40,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-TU-FT5	1,69 (42,9)	0,64 (16,2)	0,63 (15,9)	0,56 (14,3)	0,25 (6,4)
3/8	-TU-FT6	1,77 (45,0)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (7,1)
1/2	-TU-FT8	2,02 (51,3)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)
5/8	-TU-FT10	2,05(52,1)	0,96 (24,4)	1,00(25,4)	0,94 (23,9)	0,50 (12,7)
3/4	-TU-FT12	2,11 (53,6)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-TU-FT14	2,17 (55,1)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-TU-FT16	2,55 (64,8)	1,23 (31,2)	1,5 (38,1)	1,37 (34,9)	0,88 (22,4)
11/8	-TU-FT18	2,55 (64,8)	1,23 (31,2)	1,75 (44,5)	1,63 (41,3)	0,97 (24,6)
11/4	-TU-FT20	3,63 (92,2)	1,62 (41,1)	1,87 (47,6)	1,75 (44,5)	1,09 (27,7)
11/2	-TU-FT24	4,25 (108,0)	1,97 (50,0)	2,25 (57,2)	2,13 (54,0)	1,34 (34,0)

T-Tube O.D. (mm)	De bază Comandă Număr	Dimensiune, mm (in.)
T-Tube O.D. (mm)	De bază Comandă Număr	L	C	D	F	E
2	-TU-MT2	35,6(140)	12,9 (0,51)	12,0 (0,47)	12,0 (0,47)	1,7 (0,07)
3	-TU-MT3	35,3 (1,39)	12,9 (0,51)	12,0 (0,47)	12,0 (0,47)	2,4 (0,09)
4	-TU-MT4	37,3 (1,47)	13,7 (0,54)	12,0 (0,47)	12,0 (0,47)	2,4 (0,09)
6	-TU-MT6	41,0(1,61)	15,3 (0,60)	14,0(0,55)	14,0(0,55)	4,8 (0,19)
8	-TU-MT8	43,2 (1,70)	16,2 (0,64)	16,0 (0,63)	15,0(0,59)	6,4 (0,25)
10	-TU-MT10	46,2 (1,82)	17,2 (0,68)	19,0 (0,75)	18,0(0,71)	7,9 (0,31)
12	-TU-MT12	51,2 (2,02)	22,8 (0,90)	22,0(0,87)	22,0(0,87)	9,5 (0,37)
14	-TU-MT14	52,0 (2,05)	24,4(096)	25,0(0,98)	24,0(0,94)	11,1 (0,44)
15	-TU-MT15	52,0 (2,05)	24,4 (0,96)	25,0(0,98)	24,0(0,94)	11,9 (0,47)
16	-TU-MT16	52,0 (2,05)	24,4 (0,96)	25,0(0,98)	24,0(0,94)	12,7 (0,50)
18	-TU-MT18	53,5 (2,11)	24,4 (0,96)	30,0 (1,18)	27,0(1,06)	15,1 (0,59)
20	-TU-MT20	55,0 (2,17)	26,0(1,02)	32,0 (1,26)	30,0 (1,18)	15,9 (0,63)
22	-TU-MT22	55,0 (2,17)	26,0(1,02)	32,0 (1,26)	30,0 (1,18)	18,3 (0,72)
25	-TU-MT25	65,0 (2,56)	31,3 (1,23)	38,0(1,50)	35,0 (1,38)	21,8 (0,86)
28	-TU-MT28	85,0 (3,35)	36,6 (1,44)	46,0(1,81)	41,0(1,61)	21,8 (0,86)
30	-TU-MT30	92,7 (3,65)	39,6 (1,56)	50,0 (1,97)	46,0(1,81)	26,2(1,03)
32	-TU-MT32	97,3 (3,83)	42,0 (1,65)	50,0 (1,97)	46,0(1,81)	28,6 (1,13)
38	-TU-MT38	113,6 (4,47)	49,4 (1,94)	60,0 (2,36)	55,0 (2,17)	33,7(1,33)
