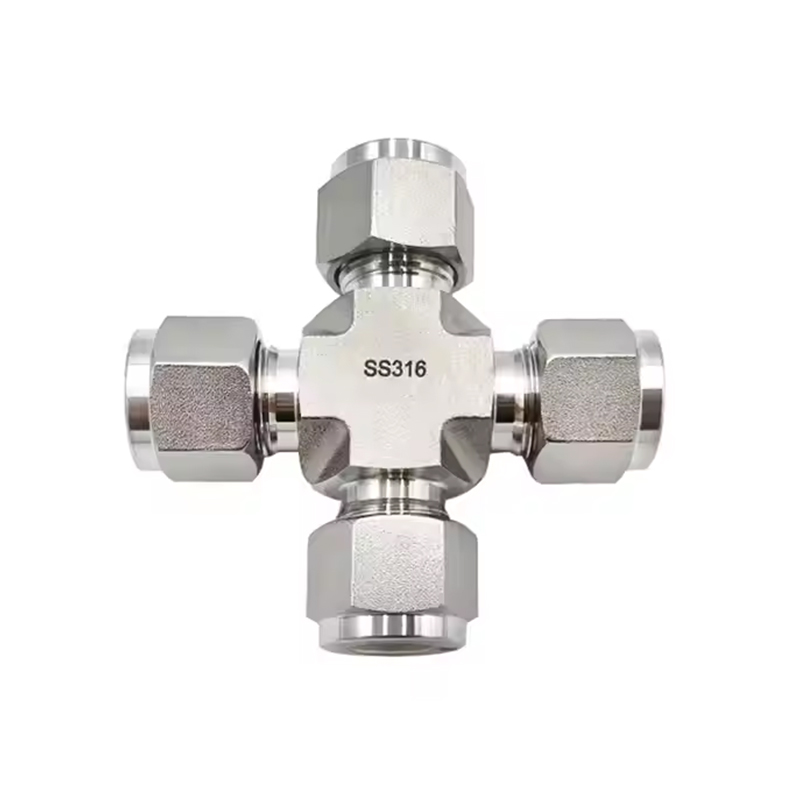

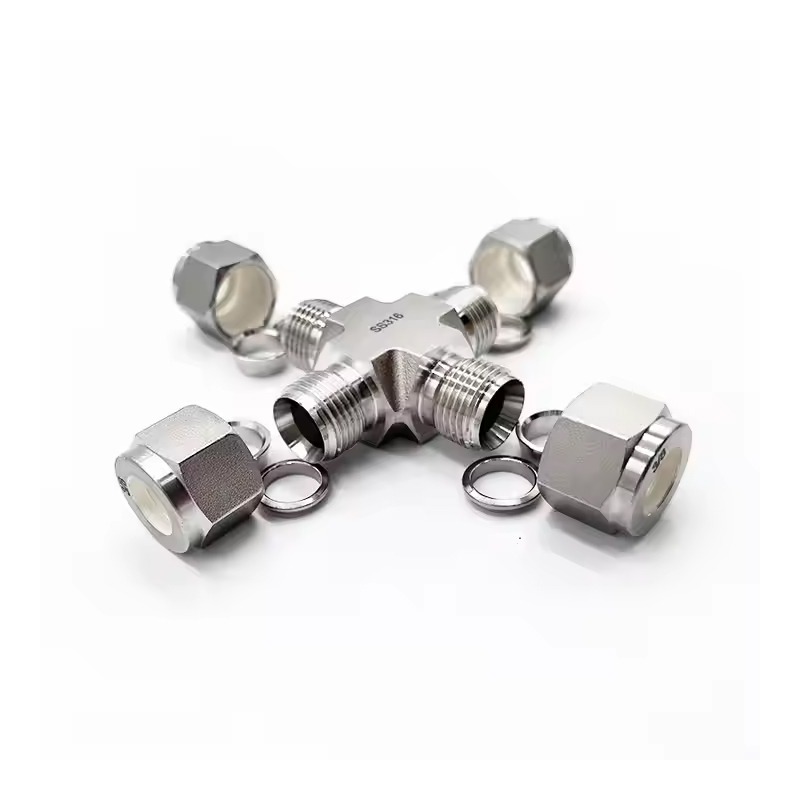

Fitinguri pentru tuburi de compresie cu unire în cruce din oțel inoxidabil

Fitingul pentru tuburi de comprimare cu unire în cruce din oțel inoxidabil este un fiting pentru țevi de înaltă performanță, fabricat prin tehnologia de forjare de precizie. Este proiectat pentru fluide industriale solicitante, gaze, medii chimice și alte sisteme de conducte. Acest fiting de țeavă are performanțe excelente de etanșare și rezistență la presiune ridicată, potrivit pentru diferite medii de lucru dure. Este produs prin tehnologia de forjare, care poate spori eficient rezistența, duritatea și durabilitatea fitingurilor de țevi. În comparație cu procesul de turnare, structura internă a fitingurilor forjate pentru țevi este mai densă și poate rezista mai bine influenței factorilor externi, cum ar fi șocurile mecanice, vibrațiile, oboseala etc. Designul încrucișat al fitingurilor de țeavă permite formarea mai multor puncte de conectare în sistemul de conducte. Fitingul de țeavă în formă de cruce poate realiza distribuția fluidului în mai multe direcții, poate simplifica structura conductei, poate reduce numărul de fitinguri pentru țevi, economisind astfel spațiu și reducând costurile.

Contactați-ne

ANTERIOR: Fitinguri tată cu ghile duble din oțel inoxidabil URMĂTOR: Niciun articol următor

Descrieți
Parametru

Descrieți

Tehnica: Forjată

Tip: cruce

Locul de origine: Jiangsu, China (continentală)

Nume de marcă: SAM-LOK

Conexiune: manta dubla

Cod cap: Hexagon

Dimensiune OD: 1/16''-1'', 3mm-25mm

Presiune de lucru: până la 6000 psi

Mediu: apă, petrol, gaz, acid, bază și așa mai departe

Tratament special: tratament pentru duritatea virolei

Tratament cu nuci: argint plantat

Tratament tub: complet recoacet

Con interior: procesare de lustruire în oglindă

Temperatura de lucru: -20 până la 200 grade Celsius

Parametru

T-Tube O.D. (in.)	Comandă de bază Număr	Dimensiune, in. (mm)
T-Tube O.D. (in.)	Comandă de bază Număr	L	C	D	F	E
1/8	-UC-FT2	0,88 (22,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UC-FT3	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)
1/4	-UC-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
5/16	-UC-FT5	1,17 (29,7)	0,64 (16,2)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)
3/8	-UC-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (159)	0,28 (7,1)
1/2	-UC-FT8	1,42 (36,1)	0,90 (22,9)	0,69 (17,5)	0,81 (20,6)	0,41 (10,4)
5/8	-UCFT10	1,43 (36,3)	0,96 (24,4)	1,00(25,4)	1,06 (27,0)	0,50 (12,7)
3/4	-UCFT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UCFT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UC-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)

T-Tube 0.D. (mm)	Comandă de bază Număr	Dimensiune, mm (in.)
T-Tube 0.D. (mm)	Comandă de bază Număr	L	C	D	F	E
3	-UC-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UC-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UC-MT6	27,0(1,06)	15,3 (0,60)	14,0(0,55)	12,7 (0,50)	4,8 (0,19)
8	-UC-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UC-MT10	33,5(1,32)	17,2 (0,68)	19,0 (0,75)	20,6 (0,81)	7,9 (0,31)
12	-UC-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
16	-UC-MT16	3Z0(1,46)	24,4 (0,96)	25,0(098)	23,8 (0,94)	12,7 (0,50)
18	-UC-MT18	38,3 (1,51)	24,4 (0,96)	30,0 (1,18)	27,0(1,06)	15,1 (0,59)
20	-UC-MT20	44,6 (1,76)	26,0(1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UC-MT22	44,7 (1,76)	26,0(1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UC-MT25	49,2 (1,94)	31,3 (1,23)	38,0(1,50)	34,9 (1,37)	21,8(0,86)
